이번에 소개해드릴 프로그램은 XICAD입니다.

XiCAD는 건축설계용 CAD 보조 프로그램으로 누구나, 아무나, 아무런 대가 없이 사용할 수 있는 프로그램입니다.

이 프로그램은 오토캐드 및 설계 관련 업종에 다니는 분들에 한해 필요한 프로그램이나 혹여 나중에 쓰실 일이 생기실 분들에게도 편리한 프로그램이라 생각하여, 소개드리오니 관심 있으신 분들은 한 번쯤 보시길 바라며, 아예 무관하다고 생각하시는 분들은 살짝쿵 넘어가셔도 좋으실 것 같습니다.



아래 티스토리 링크를 달아놓을테니 다운로드하시길 바랍니다.

참고로 여러 설계 프로그램들 중에서 이 프로그램과 호환되는 것은, AutoCAD. BricsCAD, ZWCAD, GstarCAD 이렇게 4개뿐이니 확인하시고 사용하시길 바랍니다.



XiCAD for AutoCAD 건축보조프로그램 다운로드

다운로드하신 후, 설치방법은 아래와 같이 설명되어있으니 링크 타고 가셔서 정독해주시면 될 것 같습니다.



XiCAD for AutoCAD 설치, 삭제, 재설치 방법



XICAD의 장점은 수백 장, 수천 장에 달하는 도면 파일을 한 번에 출력이 가능하다는 점입니다. 일단 저 같은 경우도 실제로 많이 쓰는 프로그램으로, 정확한 축적을 가지고 도면을 출력하는 것이 아닌, PDF 파일로 도면 내용을 확인하기 위해 수백 장의 도면을 보고 검토하는데요, 이 프로그램을 통해 시간을 많이 단축할 수 있습니다.



여러 도면이 있는 파일은 플롯으로 일일이 영역을 잡아 하기는 힘들다.

일반적으로 PP(PLOT)의 경우 윈도우를 통해서 영역을 잡은 다음 축적을 맞추고, 하나하나 출력을 해야 한다면 XICAD의 경우 한 번의 단축키 실행으로 수백 장의 도면을 출력할 수 있는 장점이 있습니다. 물론 보조프로그램이기에 실제 사용했을 때 오류가 생기거나 그럴 경우는 존재하나 사용 결과 큰 문제없이 작동이 됨을 알 수 있었습니다.

PP(PLOT)실행화면

사용방법은 간단합니다. 먼저 위에 다운로드 링크를 타고 XICAD를 올바르게 설치하여 명령어 창에 "PPP(XIAUTOPLOT)"라고 치게되면 아래와 같은 화면이 표시될 겁니다.

XICAD를 제대로 사용하기 위해서는 먼저



1. 도면에 도곽이 외부참조되어 있어야 하며, 도곽 파일도 같이 첨부되어야 한다. (XREF로 확인)

2. 한 파일에 여러 도면이 있어야 한다.

3. 올바른 CTB파일이 있어야 한다.



이 세가지 조건만 충족된다면, 아래 사진과 같이 쉽게 PDF로 출력이 가능할 것입니다.

XICAD (PPP) 실행화면

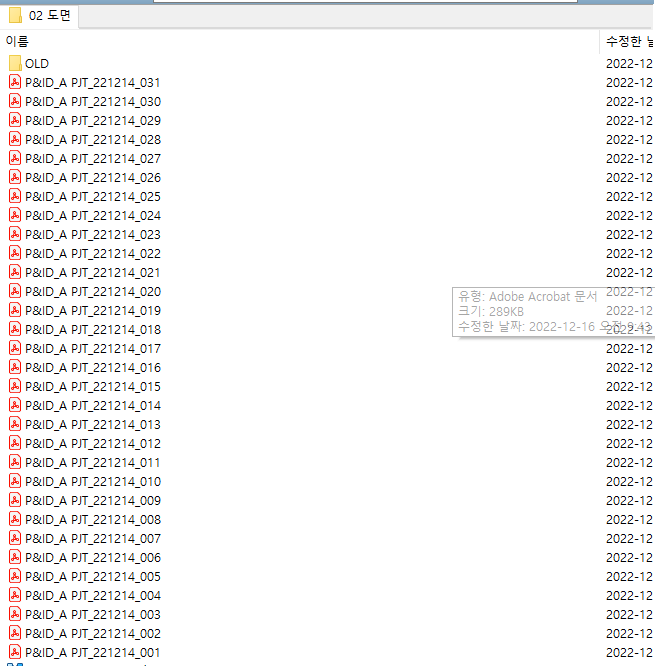

PPP 명령어 실행이후 나온 출력결과, PP로 하기엔 시간이 오래걸린다.

사용하시다가 궁금한 점 있으시면 다운로드 링크 블로그에 자세하게 설명되어있으니 참고하시길 바라며, 혹여나 궁금한 게 있으시면 댓글로 달아주시면 아는 선에서 친절하게 대답해 드리겠습니다.



이상 포스팅을 마치도록 하겠습니다.
